Почему для промышленных систем следует выбирать задвижки из нержавеющей стали?

Задвижки из нержавеющей стали изготавливаются из нержавеющей стали для основных компонентов, контактирующих с давлением или жидкостью, в зависимости от их конструкции. Наиболее распространенные марки нержавеющей стали включают 304 и 316, но для специальных применений могут быть выбраны и другие марки.

Типичная задвижка состоит из следующих ключевых компонентов:
Корпус клапана
Крышка клапана
Диск клапана или сердечник клапана
Седло клапана
Шток клапана
Упаковка
Руководство или привод
Прокладки и уплотнительные узлы.

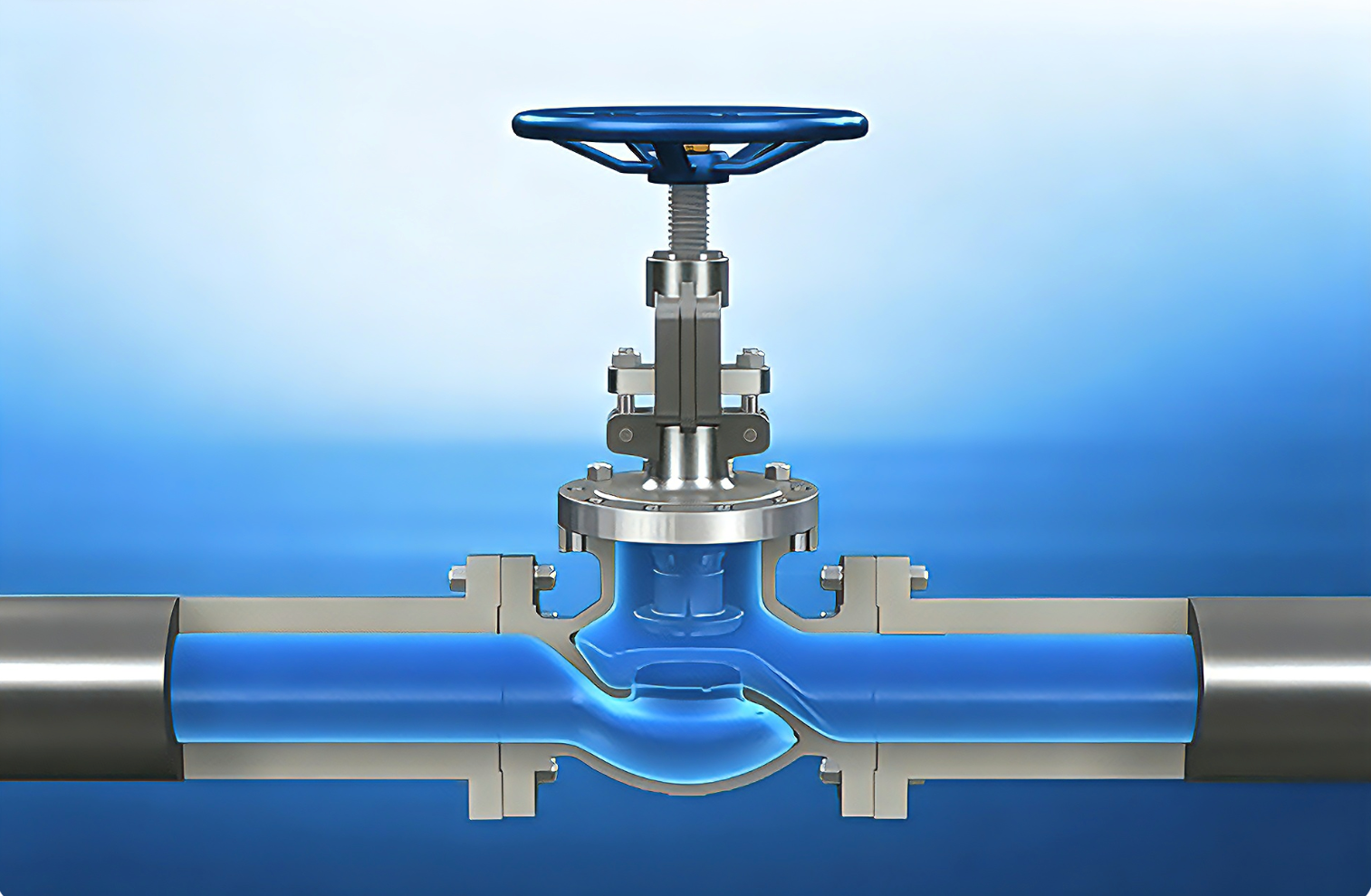

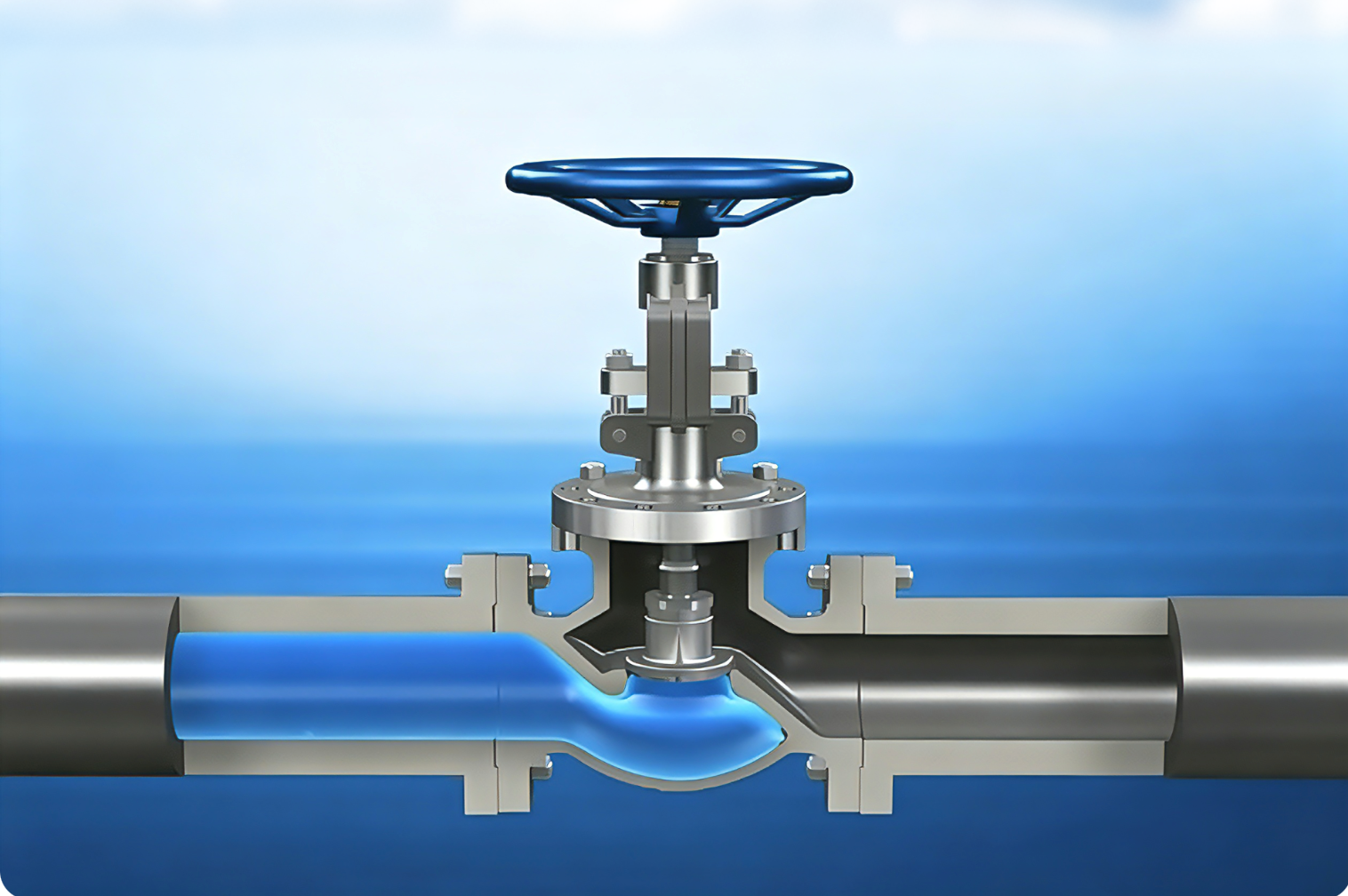

Внутренняя геометрия потока в клапане заставляет жидкость менять направление при прохождении через корпус клапана. Эта внутренняя структура приводит к значительно большему падению давления, чем у задвижек, шаровых клапанов или дисковых затворов — обычно в 3-5 раз больше при той же степени открытия. Однако этот компромисс в конструкции обеспечивает превосходные характеристики дросселирования и возможности точного регулирования потока, что является основной целью проектирования задвижек.

Эта характеристика делает задвижки особенно полезными для промышленных систем, требующих частого регулирования потока.

1. Превосходная коррозионная стойкость
Одним из главных преимуществ задвижек из нержавеющей стали является их коррозионная стойкость.

Промышленные жидкости часто обладают химической коррозионной активностью. Соленая вода, технологические химикаты, слабокислые среды, чистящие растворы и морская атмосферная среда ускоряют коррозию некачественных материалов клапанов. После возникновения внутренней коррозии она влияет на уплотнительную поверхность, ослабляет прочность компонентов, увеличивает требования к техническому обслуживанию и в конечном итоге может привести к утечкам или сбоям в работе.

Нержавеющая сталь содержит хром, который образует пассивирующую оксидную пленку на ее поверхности. Эта защитная пленка помогает материалу противостоять многим распространенным видам коррозии.

Фактическая коррозионная стойкость зависит от марки нержавеющей стали и среды, в которой она используется. Например, нержавеющая сталь 316 содержит молибден и, как правило, обладает лучшей устойчивостью к коррозии хлорид-ионами, чем нержавеющая сталь 304.

Это делает задвижки из нержавеющей стали 316 привлекательными для применения в морской воде, хлоридах и некоторых коррозионных технологических средах.

Однако не следует предполагать, что нержавеющая сталь подходит для всех химических веществ. Перед установкой необходимо оценить совместимость выбранной марки стали с фактической средой.

2. Надежное регулирование потока. Промышленные системы не всегда работают с одним фиксированным расходом. Многие производственные процессы требуют от операторов или автоматизированных систем регулирования потока жидкости в соответствии с производственными условиями.

Именно здесь и заключается ключевое преимущество конструкции задвижки.

Диск задвижки перемещается постепенно относительно седла. Изменяя степень открытия задвижки, операторы могут контролировать расход жидкости через задвижку. Это делает задвижки подходящими для применений, требующих дросселирования и регулирования потока.

Например, технологическому трубопроводу может потребоваться:
снижение расхода во время запуска;
поддержание определенного технологического расхода;
регулирование подачи пара;
контроль охлаждающей воды;
регулирование скорости подачи химикатов;
балансировка потока между различными участками трубы.
В этих случаях промышленные задвижки из нержавеющей стали могут обеспечить более эффективное регулирование потока, чем задвижки, используемые в основном для простого управления включением/выключением.

3. Подходит для работы в условиях высоких температур
Многие сложные промышленные системы работают при высоких температурах. Паровые системы, оборудование для термообработки, электростанции и некоторые химические процессы подвергают клапаны значительным тепловым нагрузкам.

Нержавеющая сталь обладает хорошей механической стабильностью в широком диапазоне температур, но фактические пределы рабочих параметров зависят от конкретной марки стали, номинального давления, конструкции клапана, материала седла, уплотнения, прокладок и других компонентов.

Поэтому выбор задвижки из нержавеющей стали никогда не должен основываться исключительно на материале корпуса клапана.

Покупатель должен проверить общий температурно-давленный диапазон работы клапана. Корпус клапана может выдерживать определенную температуру, но его мягкие уплотнительные элементы могут иметь более низкие температурные пределы.

Для работы с паром и горячими жидкостями крайне важно выбирать клапаны, специально разработанные для требуемой рабочей температуры.

4. Высокая механическая прочность
Сложные промышленные системы часто включают непрерывную работу, колебания давления, вибрацию и многократные циклы открытия и закрытия клапана.

Клапаны, установленные в таких условиях, должны выдерживать механические нагрузки без чрезмерной деформации или преждевременного износа. Нержавеющая сталь сочетает в себе прочность, ударную вязкость и долговечность, что делает ее подходящей для многих применений в промышленных клапанах. Хорошо спроектированный задвижной клапан из нержавеющей стали обеспечивает стабильную механическую работу, одновременно противостоя коррозии окружающей среды.

Это особенно ценно, когда клапаны устанавливаются в местах, где замена затруднена или перебои в производстве обходятся дорого.

Например, для замены клапанов, установленных глубоко внутри завода, может потребоваться значительное количество рабочей силы и время простоя. Поэтому выбор долговечных клапанов с самого начала помогает снизить общие затраты на протяжении всего жизненного цикла.

5. Широкая универсальность для промышленного применения
Еще одна причина выбора задвижных клапанов из нержавеющей стали — их универсальность.

Они могут быть сконфигурированы с различными номинальными давлениями, концевыми соединениями, конструкциями корпуса клапана, внутренними материалами, сальниковыми уплотнениями и вариантами привода.

Эта гибкость позволяет производителям и системным инженерам конфигурировать клапаны для конкретных применений.

Отрасли, в которых обычно используются задвижные клапаны из нержавеющей стали, включают:

Химическая промышленность: Химические заводы часто работают с коррозионными или химически чувствительными жидкостями. Конструкция из нержавеющей стали повышает устойчивость к воздействию многих технологических сред, а конструкция задвижки обеспечивает регулируемый поток.

Нефтегазовая отрасль: Нефтегазовые установки нуждаются в клапанах, способных надежно работать в условиях высокого давления и температуры. В зависимости от условий эксплуатации, задвижки из нержавеющей стали могут использоваться для управления технологическими процессами, вспомогательных систем и регулирования потока жидкости.

Энергетика: Паровые, питательные, охлаждающие и другие вспомогательные системы требуют надежного регулирования потока. Задвижки обычно рассматриваются для применений, требующих дросселирования или частого регулирования.

Морское применение: Морская среда подвергает оборудование воздействию влаги, солевых брызг и хлорированной атмосферы. При выборе правильной марки нержавеющей стали и защитных мер морские задвижки из нержавеющей стали обеспечивают эффективную коррозионную стойкость.

Пищевая промышленность: Нержавеющая сталь широко используется в гигиеничных технологических средах благодаря своей коррозионной стойкости и возможности получения гладких поверхностей. Однако для пищевой и фармацевтической промышленности существуют дополнительные требования, включая шероховатость поверхности (для пищевой промышленности обычно требуется Ra ≤ 0,8 мкм, для фармацевтической промышленности — ≤ 0,4 мкм), отсутствие застойных зон, возможность вентиляции (полнопроходные или наклонные ответвления) и соответствие стандартам FDA, санитарным стандартам 3-A или спецификациям ASME BPE. Не все задвижки из нержавеющей стали соответствуют этим стандартам; требуются специализированные санитарные задвижки с санитарными зажимными фитингами и полированными внутренними поверхностями.

Фармацевтическая обработка
Фармацевтические системы могут предъявлять строгие требования к материалам, чистоте и качеству поверхности. Специализированные задвижки из нержавеющей стали могут рассматриваться, если их конструкция и сертификация соответствуют технологическим спецификациям.

6. Различные варианты материалов
Не все задвижки из нержавеющей стали идентичны. Выбор правильной марки нержавеющей стали является важным шагом при выборе клапана.

Нержавеющая сталь 304
304 — одна из наиболее часто используемых марок нержавеющей стали. Она обладает хорошей общей коррозионной стойкостью и подходит для многих промышленных применений, связанных с водой, воздухом, паром и некоррозионными жидкостями.

Это экономичный выбор, когда не требуется экстремальная устойчивость к коррозии хлорид-ионами.

Нержавеющая сталь 316

Нержавеющая сталь 316 обычно выбирается для более агрессивных сред, поскольку содержание молибдена повышает устойчивость к определенным видам коррозии, особенно в хлорированных средах.

Для применений в морской среде, рассолах или определенных химических средах задвижки из нержавеющей стали 316 могут предложить лучшее решение, чем задвижки из стали 304.

Специальные марки нержавеющей стали

В некоторых областях применения могут потребоваться другие марки нержавеющей стали в зависимости от температуры, давления, химической совместимости или механических требований.

Поэтому выбор между 304 и 316 не должен основываться просто на принципе «что лучше». Правильный выбор зависит от фактических условий эксплуатации.

7. Гибкие варианты управления
Работа промышленных клапанов варьируется от простой ручной регулировки до полностью автоматизированного управления технологическим процессом.

Задвижки из нержавеющей стали могут быть оснащены различными способами управления, включая:
Ручное управление
Пневматический привод
Электрический привод
Гидравлический привод
Автоматизированные системы управления
Ручные задвижки подходят для систем, где операторам требуется лишь периодическая регулировка.

Для автоматизированных производственных линий задвижки с приводами могут быть интегрированы в систему управления. Датчики и контроллеры могут контролировать давление, температуру, расход или другие параметры процесса и соответствующим образом регулировать клапан.

Это делает автоматизированные задвижки из нержавеющей стали чрезвычайно полезными для современных промышленных систем, требующих точного и воспроизводимого управления технологическим процессом.

8. Превосходная производительность в суровых условиях
Промышленные клапаны могут подвергаться воздействию не только технологических жидкостей.

Внешние условия могут включать:
Высокую влажность
Солевой туман
Пыль
Колебания температуры
Химические пары
Воздействие внешней среды
Механическую вибрацию
Конструкция из нержавеющей стали обеспечивает преимущества во многих из этих условий.

Например, на прибрежных промышленных объектах обычные клапаны из углеродистой стали могут потребовать обширной внешней защиты от коррозии. Нержавеющая сталь снижает риск внешней коррозии во многих атмосферных средах. Однако в прибрежных, морских или химически насыщенных средах нержавеющая сталь остается подверженной точечной и щелевой коррозии, особенно под отложениями, прокладками или изоляцией. Для таких сред предпочтительнее использовать нержавеющую сталь 316L или дуплексную нержавеющую сталь, чем 304, а для предотвращения локальной коррозии необходимо применять соответствующую пассивацию поверхности, регулярную очистку и защитные покрытия (где это применимо).

Однако для морских и шельфовых применений при выборе материала необходимо учитывать воздействие хлорид-ионов и риск щелевой коррозии или точечной коррозии. В особенно суровых условиях могут потребоваться дополнительные меры по проектированию материалов и защите поверхности.

9. Превосходные герметизирующие свойства
Утечки являются серьезной проблемой в промышленных трубопроводных системах. Утечки через клапаны могут привести к потере продукта, экологическим проблемам, угрозе безопасности и незапланированным простоям.

Герметичность задвижки зависит от нескольких факторов, включая:
Конструкцию седла
Материалы диска и седла
Обработку поверхности
Конструкцию штока
Выбор сальникового уплотнения
Качество прокладки
Производственные допуски
Процедуры установки и эксплуатации. Качественно изготовленные задвижки из нержавеющей стали могут обеспечить надежное перекрытие потока в пределах своего расчетного класса герметичности (обычно ANSI/FCI Class IV или V). Однако следует отметить, что герметичность задвижек, как правило, ниже, чем у задвижек или шаровых клапанов (последние могут достигать класса VI). Для применений, требующих перекрытия потока без утечек, можно рассмотреть задвижки с мягкими седлами (PTFE/PEEK), но необходимо оценить их температурные и износостойкие ограничения.

Для опасных или дорогостоящих технологических жидкостей покупатель должен уделять особое внимание требуемому классу герметичности и применимым отраслевым стандартам и не должен оценивать клапаны, основываясь исключительно на материале корпуса.

10. Подходит для частой эксплуатации
Некоторые промышленные клапаны могут оставаться в одном положении в течение длительного времени. Другие требуют частой регулировки в рамках нормальной работы технологического процесса.

Поскольку задвижки предназначены для регулирования потока, их можно использовать в приложениях, требующих многократной регулировки. Однако частое дросселирование при высоких перепадах давления может ускорить износ диска и седла клапана, особенно если жидкость содержит взвешенные твердые частицы или склонна к кавитации. Для таких применений настоятельно рекомендуется использовать упрочненные внутренние материалы (например, седла из сплава Stellite, нанесенные методом наплавки) и тщательно контролировать расход.

Однако частое дросселирование может увеличить износ, поскольку жидкость проходит через частично открытый клапан с относительно высокой скоростью. Риск эрозии также может возрасти, если среда содержит абразивные частицы.

Поэтому для сложных условий эксплуатации инженерам следует оценивать:
Расход жидкости
Падение давления
Вязкость жидкости
Содержание твердых частиц
Риск кавитации
Частота работы
Внутренний материал клапана
Выбор правильного задвижного клапана из нержавеющей стали для регулирования потока требует большего, чем просто соответствие диаметру трубы.

Сравнение задвижных клапанов из нержавеющей стали с другими клапанами
Задвижные клапаны не являются автоматически лучшим выбором для всех промышленных систем.

Задвижка против задвижки
Задвижки, как правило, больше подходят для запорных работ из-за меньших потерь давления в полностью открытом состоянии. В отличие от них, задвижки лучше подходят для дросселирования и регулирования потока.

Если трубопровод необходимо только полностью открывать или полностью закрывать, задвижка может быть более подходящим вариантом. Если требуется периодическое регулирование потока, задвижка может быть лучшим выбором.

Задвижка против шарового клапана: Стандартные полнопроходные шаровые клапаны известны своим быстрым перекрытием и чрезвычайно низким сопротивлением потоку в полностью открытом состоянии, что делает их идеальными для запорных работ типа «вкл/выкл». Однако их четвертьоборотная характеристика делает их менее подходящими для дросселирования. В отличие от них, задвижки обеспечивают почти линейные или равнопроцентные характеристики потока, что делает их по своей природе более подходящими для постепенного и точного регулирования потока. Для дросселирования альтернативой являются шаровые клапаны V-образного типа, но их выходное отверстие, как правило, меньше, чем у задвижек.

Задвижки обычно больше подходят, когда требуется постепенное регулирование потока.

Задвижка против поворотного клапана: Поворотные клапаны представляют собой компактное и легкое решение для трубопроводов большего диаметра. Для некоторых применений дросселирования задвижки могут обеспечивать лучшие характеристики регулирования, но их конструкция может привести к большей потере давления.

Поэтому правильный выбор должен основываться на фактических требованиях технологического процесса.

Ключевые характеристики, которые следует учитывать перед покупкой

При закупке задвижек из нержавеющей стали промышленным покупателям следует оценивать полные технические характеристики, а не только материал.

Важные параметры включают:
* Размер клапана: Размер клапана должен соответствовать системе трубопроводов и требуемой пропускной способности. Выбор клапана слишком большого или слишком малого размера негативно скажется на регулировании потока и эксплуатационных характеристиках.

* Номинальное давление: Выберите клапан с номинальным давлением, соответствующим максимальному рабочему давлению (включая возможные колебания давления).

* Диапазон температур: Учитывайте нормальную рабочую температуру и возможные экстремальные температуры.

* Марка нержавеющей стали: Определите, обеспечивает ли нержавеющая сталь марок 304, 316 или других достаточную коррозионную стойкость к рабочей среде.

* Типы соединений: Распространенные варианты включают фланцевые соединения, резьбовые соединения, соединения под сварку встык и соединения под сварку встык. Выбранный способ соединения должен соответствовать конструкции трубопровода и применимым стандартам.

* Материал седла и внутренних элементов: Материал седла и внутренних элементов напрямую влияет на износостойкость, герметичность, температурную адаптацию и химическую совместимость.

* Способ привода: В зависимости от требований к управлению следует выбрать ручной, пневматический, электрический или гидравлический привод.

Применимые стандарты: В зависимости от рынка и области применения, заказчик может потребовать, чтобы клапаны были изготовлены и испытаны в соответствии с соответствующими стандартами ASME, API, ASTM, EN, DIN, ISO или другими стандартами.

Как продлить срок службы задвижек из нержавеющей стали

Даже высококачественные клапаны требуют надлежащего технического обслуживания.

Во-первых, клапаны следует устанавливать в соответствии с инструкциями производителя. Неправильная установка может создать излишнюю нагрузку на корпус клапана или повредить уплотнительные элементы.

Во-вторых, трубопроводы следует тщательно очистить перед вводом в эксплуатацию. Сварочный шлак, частицы ржавчины, песок и другие загрязнения могут повредить седло клапана.

В-третьих, операторам следует избегать использования клапана в условиях, превышающих его проектные характеристики. Чрезмерное давление, температура, расход или воздействие коррозии сократят срок его службы.

Регулярные проверки также должны быть сосредоточены на:
Внешней коррозии
Утечке штока
Ухудшении состояния упаковки
Ненормальном крутящем моменте при работе
Утечке седла
Вибрации
Ненормальном шуме
Проблемах с приводом
Профилактическое техническое обслуживание позволяет выявлять потенциальные неисправности до того, как они приведут к дорогостоящим перебоям в производстве.

Что делает поставщика задвижек из нержавеющей стали хорошим?

Выбор правильного поставщика почти так же важен, как и выбор самого клапана.

Надежный поставщик должен предоставлять подробную техническую информацию о клапане, включая: сертификаты материалов, номинальные значения давления и температуры, чертежи изделий, процедуры испытаний, применимые стандарты, характеристики седла и внутренние характеристики, размеры соединений, варианты привода и документы по проверке. Опытные производители задвижек из нержавеющей стали также должны помогать клиентам в выборе подходящего клапана в зависимости от давления, температуры, среды, требований к расходу и условий установки.

Для индивидуальных промышленных проектов предварительная техническая поддержка помогает предотвратить дорогостоящие ошибки при выборе.

Заключение: Требовательные промышленные системы нуждаются в клапанах, которые могут делать больше, чем просто контролировать поток жидкости по трубам. Для них требуются надежные компоненты, способные выдерживать сложные условия эксплуатации, сохраняя при этом предсказуемую производительность в долгосрочной перспективе.

Задвижки из нержавеющей стали сочетают в себе коррозионную стойкость, механическую прочность, возможности регулирования потока, гибкость материалов и универсальность применения. Эти характеристики делают их подходящими для многих агрессивных сред, включая химическую промышленность, нефтегазовую отрасль, энергетику, морские системы, пищевую промышленность и промышленные предприятия.

Однако выбор подходящего клапана требует тщательного учета всей рабочей среды, включая марку нержавеющей стали, номинальное давление, диапазон температур, характеристики рабочей жидкости, размер клапана, материал седла, тип соединения, способ привода и применимые стандарты.

Качество всех этих факторов влияет на окончательный выбор.

Для применений, требующих точного регулирования потока и надежной работы в суровых условиях, правильно подобранный задвижной клапан из нержавеющей стали может стать ценным долгосрочным решением. Промышленным заказчикам не следует выбирать клапаны, основываясь исключительно на цене или названии материала, а следует сотрудничать с опытными поставщиками, чтобы подобрать конструкцию клапана, соответствующую реальным потребностям системы. Такой подход повышает надежность эксплуатации, снижает риски технического обслуживания и способствует более эффективному и долговечному монтажу трубопроводов.
