Смотровое стекло из нержавеющей стали с прямым проходом для санитарной очистки
В отраслях с высокими требованиями к чистоте, таких как пищевая, фармацевтическая и биотехнологическая промышленность, необходимо в режиме реального времени визуально контролировать поток, цвет и чистоту среды в трубопроводах. Это смотровое стекло из нержавеющей стали с прямым проходом специально разработано для санитарных трубопроводных систем.
Описание
маркер
Обзор продукта
В отраслях с высокими требованиями к чистоте, таких как пищевая, фармацевтическая и биотехнологическая промышленность, необходимо в режиме реального времени визуально контролировать поток, цвет и чистоту среды в трубопроводах. Это смотровое стекло из нержавеющей стали с прямым проходом специально разработано для санитарных трубопроводных систем. Его прямая конструкция обеспечивает четкое и непрерывное смотровое окно, не влияя на нормальную транспортировку материала. Сочетая визуальный контроль, гигиеничную конструкцию и удобство обслуживания, оно является идеальным выбором для обеспечения прозрачной работы производственной линии и отслеживания качества.
Упаковка и доставка
OEM: Доступно
Способ оплаты: Предпочтительный банковский перевод
Страна происхождения: Китай
Минимальный заказ: 1 штука
Упаковка: Стандартный экспортный деревянный ящик
Технические характеристики продукта
Материал: Нержавеющая сталь 304/316L
Оконное стекло: Высокоборосиликатное стекло / Закаленное боросиликатное стекло (термостойкое)
Материал уплотнения: Силикон, EPDM (этиленпропилендиоксид), NBR (нитрилбутадиенбутадиен), PTFE (политетрафторэтилен)
Рабочее давление: 0~1,0 бар (атмосферное давление), высокое давление. Технические характеристики могут быть изменены
Рабочая температура: -20°C ~ 150°C (в зависимости от материала уплотнения)

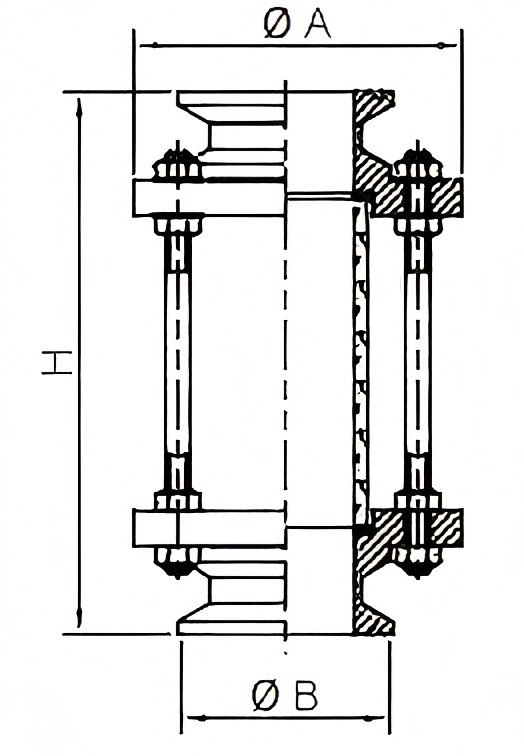

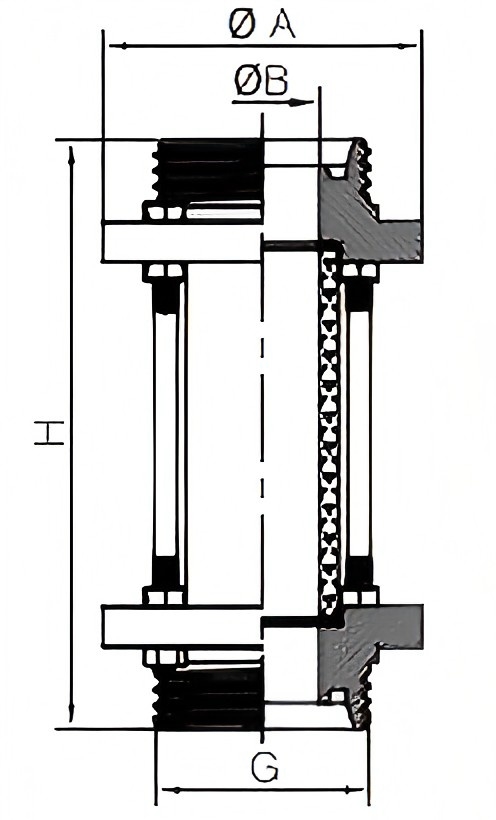

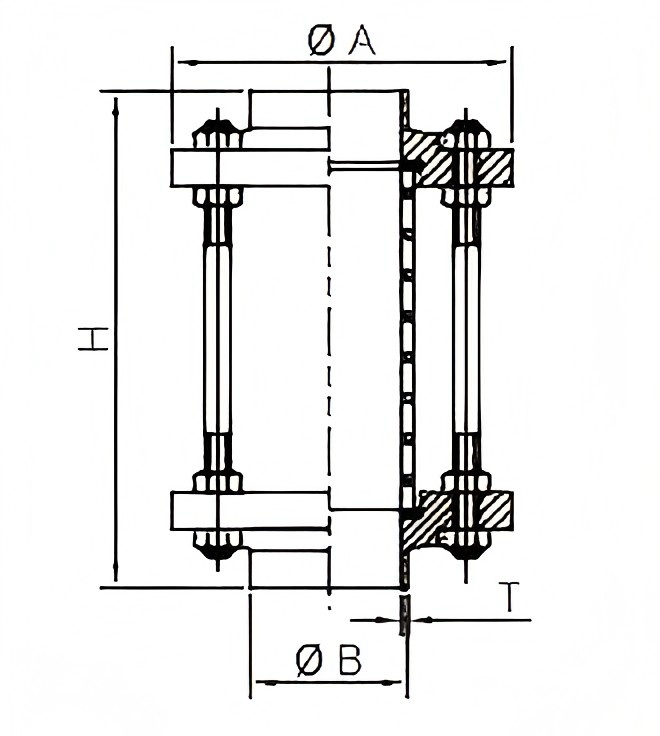

Способ соединения: Сварной / Зажимной (быстроразъемный) / Резьбовой

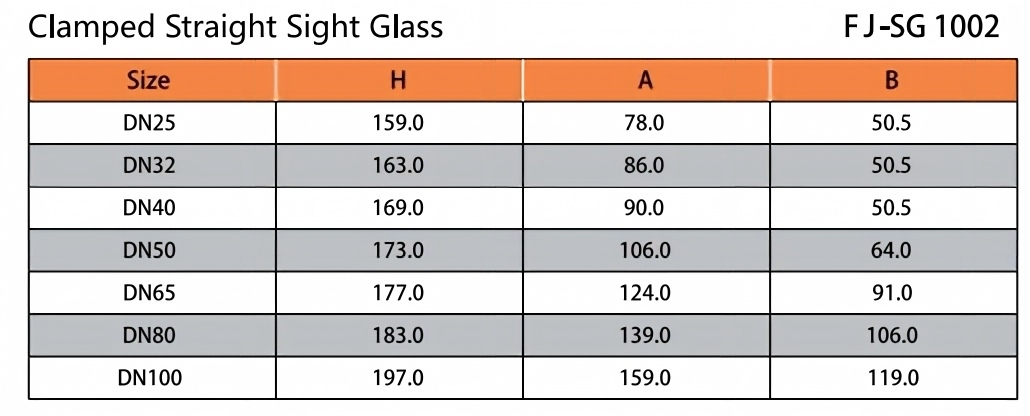

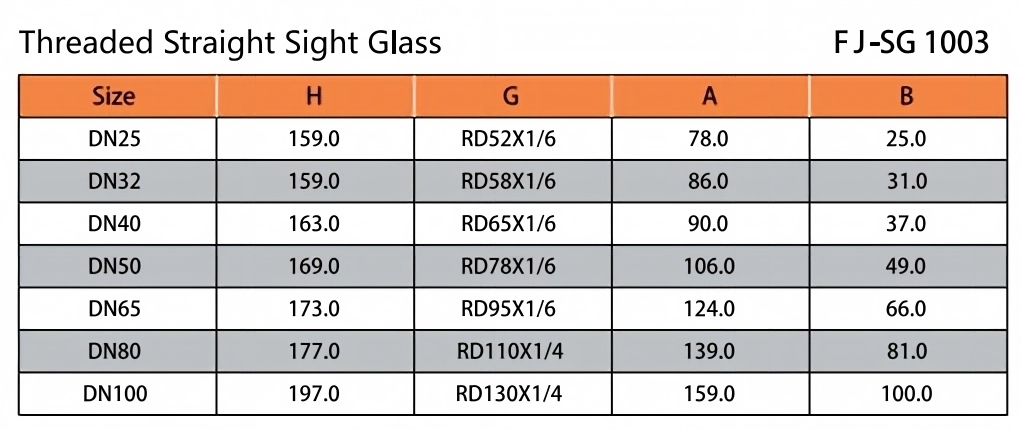

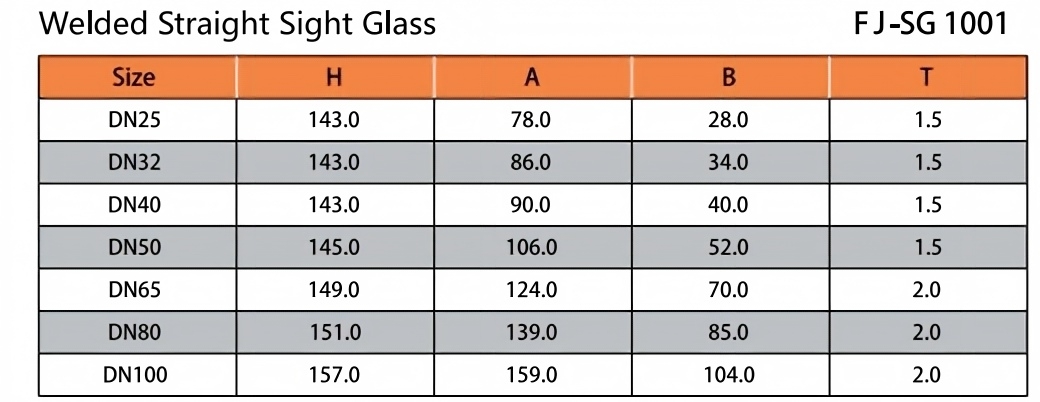

Размер трубы: DN25 ~ DN100 (1" ~ 4"), большие размеры могут быть изготовлены на заказ
Длина цилиндра: стандартная 100 мм ~ 200 мм, регулируется по требованию
Тип смотрового стекла: прямое (одно окно / двух окон в противоположных положениях)
Основные преимущества
Гигиеничная конструкция, исключающая риски загрязнения: Корпус трубы не имеет застойных зон или остатков жидкости внутри. Тщательно отполированная внутренняя стенка предотвращает прилипание материалов и рост микроорганизмов. Соединение со смотровым окном имеет плавный переход, поддерживая ту же чистоту, что и трубопроводная система, и соответствует требованиям онлайн-очистки и стерилизации CIP/SIP.
Высококачественное смотровое стекло, прозрачное и прочное: Высокоборосиликатное стекло сочетает в себе превосходную светопропускаемость (≥92%) с термостойкостью. После обработки поверхности для упрочнения оно демонстрирует хорошую устойчивость к механическим ударам, сохраняя стабильную светопропускаемость и структурную целостность в широком диапазоне температур от -20°C до 150°C. Длительные наблюдения не показывают ухудшения характеристик.
Устойчивость к давлению и температуре, адаптация к различным условиям эксплуатации: Основной корпус изготовлен из нержавеющей стали AISI 304 или AISI 316L, обеспечивающей превосходную коррозионную стойкость. Система герметизации может быть выбрана из силикона, EPDM, NBR или PTFE в зависимости от характеристик рабочей среды, адаптируясь к различным технологическим условиям, таким как низкотемпературные водные среды, высокотемпературные масляные среды, слабые кислотные и щелочные растворы, а также органические растворители. Она широко применяется в пищевой, фармацевтической, химической и биотехнологической отраслях.
Простота обслуживания и быстрая разборка: модели с быстросъемными зажимами позволяют заменять стеклянные элементы без специальных инструментов, значительно сокращая время простоя на техническое обслуживание; сварные модели обеспечивают постоянное и стабильное соединение, подходящее для стационарных трубопроводов. Все модели поддерживают онлайн-очистку и стерилизацию CIP/SIP, что позволяет проводить очистку без разборки.
Сценарии применения
Пищевая промышленность: устанавливается на трубопроводах для сиропов, соков, молочных продуктов и пищевых масел для мониторинга потока материала, цвета и наличия посторонних примесей в режиме реального времени, обеспечивая стабильное качество готовой продукции.
Фармацевтика и биотехнологии: Используется в очищенной воде/воде для инъекций, для доставки фармацевтических препаратов, ферментационных материалов и возвратных трубопроводах CIP, соответствует требованиям GMP для визуального контроля производства и обеспечивает визуальное подтверждение критически важных процессов.
Переработка молочной продукции: Устанавливается на трубопроводах пастеризации, гомогенизации и подачи ферментированного молока для быстрого подтверждения состояния потока молока, эффективности очистки и уровня остатков.
